System med enkel/dubbel barriär

Enkelt/dubbelt barriärsystem - Minerad tunnel

Protan levererar tätskiktssystem för både Single och Double Barrier-applikationer.

Single Barrier System är avsett för hydrostatiska vattentrycksförhållanden, inklusive fack och injektionsmöjligheter. Double Barrier System är också konstruerat för att motstå hydrostatiskt vattentryck och kombinerar ett test- och injektionssystem.

Systemet består av två tunnelmembranlager:

1. Det första lagret är huvudmembranet, högst 4 mm tjockt.
2. Det andra lagret, ett 2 mm tjockt membran, placeras ovanpå det första lagret.

För att uppnå vakuum mellan de två lagren levereras det andra membranet med en präglad yta i kontakt med det första lagret.

Exempel på tillämpning:

Vägtunnlar

Järnvägstunnlar

Axlar

Tryckgallerier

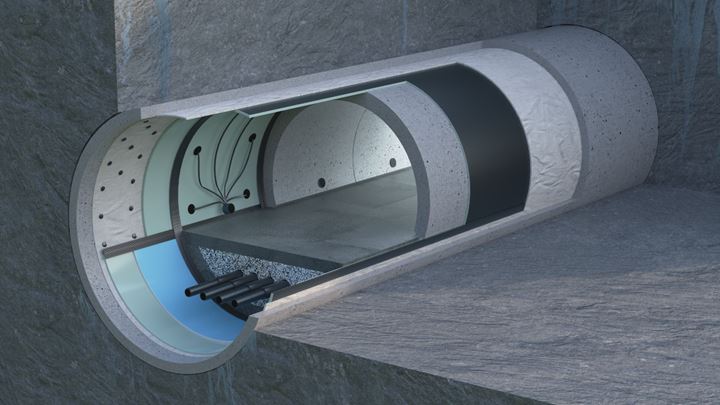

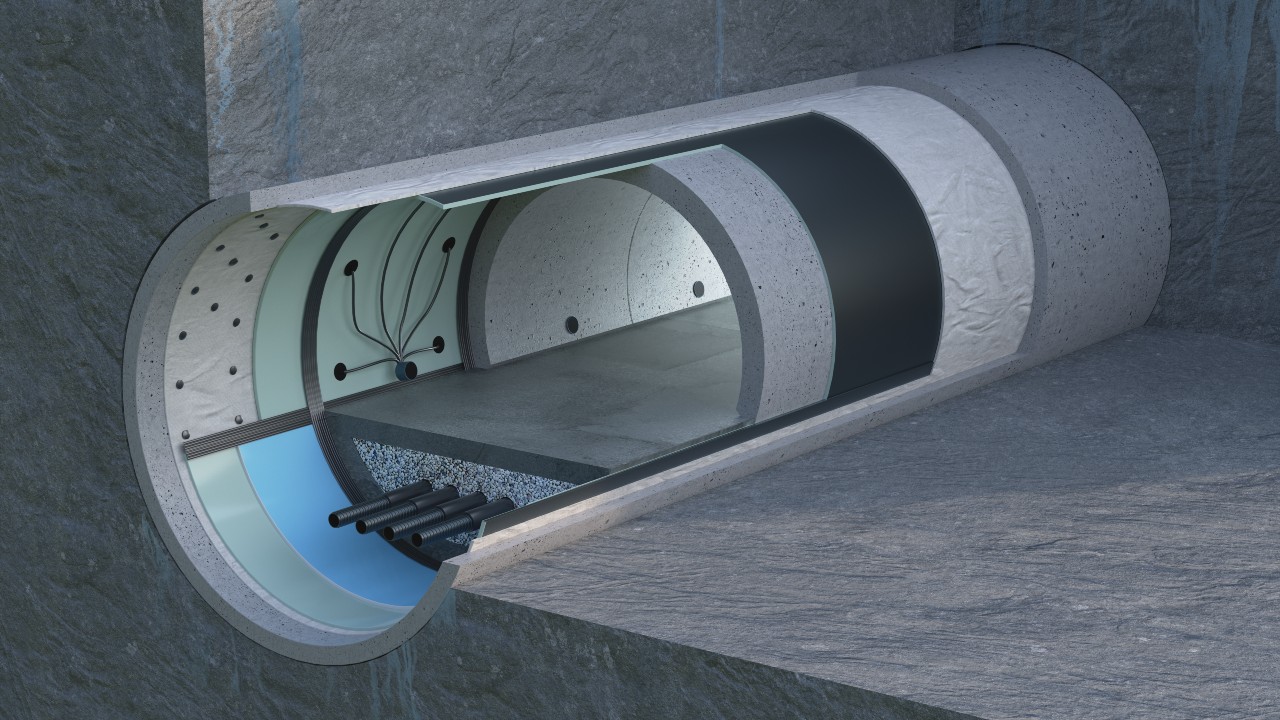

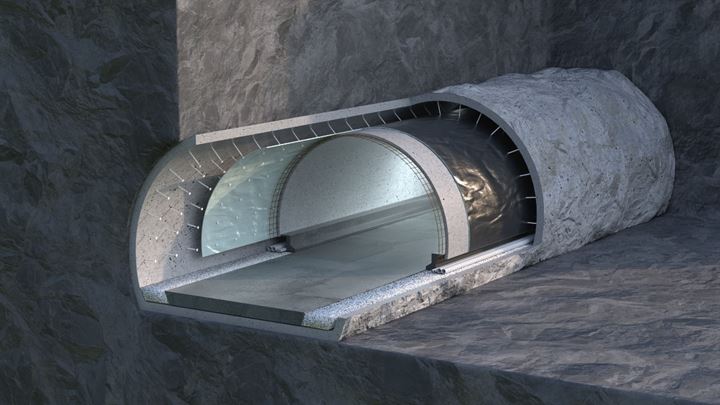

Systembeskrivning:

1. Protan Disc
2. Protan Protect (skyddsfolie)
3. Protan Waterbar
4. Protan Inject (Injektionsslang)
5. Betong på plats
6. Protan InfraPlan tunnelmembran
7. Protan Geo (geotextil)
8. Sprutbetong

Protan rekommenderar att InfraPlan P32+ för Single Barrier System används för hydrostatiskt tryck.

För dubbla barriärsystem rekommenderar Protan att InfraPlan P32+ används i det första lagret och en präglad InfraPlan P20 i det andra lagret.
